Dibujo Para Ingenieria

Historia del Dibujo Tecnico

En el año 600 a.C., encontramos a Tales, filósofo griego nacido en Mileto.
Del mismo siglo que Tales, es Pitágoras, filósofo griego, cuyas doctrinas influyeron en Platón.
En el año 300 a.C., encontramos a Euclides, matemático griego. Su obra principal “Elementos de geometría”, es un extenso tratado de matemáticas en 13 volúmenes sobre materias tales como: geometría plana, magnitudes inconmensurables y geometría del espacio.


Data del año 2450 antes de Cristo, en un dibujo de construcción que aparece esculpido en la estatua del rey sumerio Gudea, llamada El arquitecto, y que se encuentra en el museo del Louvre de París. En dicha escultura, de forma esquemática, se representan los planos de un edificio.

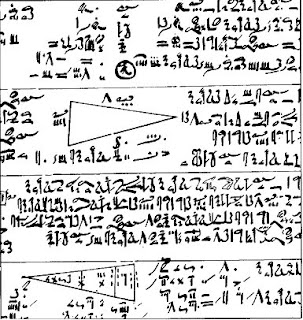

Del año 1650 a.C. data el papiro de Ahmes. Este escriba egipcio, redactó, en un papiro de 33 por 548 cm., una exposición de contenido geométrico dividida en cinco partes que abarcan: la aritmética, la esteorotomía, la geometría y el cálculo de pirámides. En este papiro se llega a dar valor aproximado al numero p.

Arquímedes (287–212 a.C.), Inventó formas de medir el área de figuras curvas, así como la superficie y el volumen de sólidos limitados por superficies curvas. Demostró que el volumen de una esfera es dos tercios del volumen del cilindro que la circunscribe. También elaboró un método para calcular una aproximación del valor de pi (p), la proporción entre el diámetro y la circunferencia de un circulo, y estableció que este número estaba en 3 10/70 y 3 10/71.
Apolonio de Perga, matemático griego, llamado el “Gran Geómetra”, que vivió durante los últimos años del siglo III y principios del siglo II a.C. Su mayor aportación a la geometría fue el estudio de las curcas cónicas, que reflejó en su Tratado de las cónicas, que en un principio estaba compuesto por ocho libros.


EL DIBUJO TÉCNICO EN LA ERA MODERNA
Es durante el Renacimiento, cuando las representaciones técnicas, adquieren una verdadera madurez, son el caso de los trabajos del arquitecto Brunelleschi, los dibujos de Leonardo de Vinci, y tantos otros. Pero no es, hasta bien entrado el siglo XVIII, cuando se produce un significativo avance en las representaciones técnicas.



EL DIBUJO EN LA ERA MODERNA
Gaspard Monge (1746–1818). Es considerado el inventor de la geometría descriptiva. La geometría descriptiva es la que nos permite representar sobre una superficie bidimensional, las superficies tridimensionales de los objetos. Hoy en día existen diferentes sistemas de representación, que sirven a este fin, como la perspectiva cónica, el sistema de planos acotados, etc. pero quizás el más importante es el sistema diédrico, que fue desarrollado por Monge en su primera publicación en el año 1799.
Jean Victor Poncelet (1788–1867). A él se debe a introducción en la geometría del concepto de infinito, que ya había sido incluido en matemáticas. En la geometría de Poncellet, dos rectas, o se cortan o se cruzan, pero no pueden ser paralelas, ya que se cortarían en el infinito.

La última gran aportación al dibujo técnico, que lo ha definido, tal y como hoy lo conocemos, ha sido la normalización. Podemos definirla como “el conjunto de reglas y preceptos aplicables al diseño y fabricación de ciertos productos”.
Las civilizaciones caldea y egipcia utilizaron este concepto para la fabricación de ladrillos y piedras,
A finales del siglo XIX en plena Revolución Industrial, cuando se empezó a aplicar el concepto de norma, en la representación de planos y la fabricación de piezas.
Durante la 1ª Guerra Mundial, ante la necesidad de abastecer a los ejércitos, y reparar los armamentos, cuando la normalización adquiere su impulso definitivo, con la creación en Alemania en 1917, del Comité Alemán de Normalización.

El dibujo es el lenguaje del que proyecta, con él se hace entender universalmente, ya con representaciones puramente geométricas destinadas a personas competentes; ya con perspectivas para los profanos.
También se puede decir en otras palabras que es una representación gráfica de un objeto real de una idea o diseño propuesto para construcción posterior.

EL DIBUJO SE CLASIFICA EN :
a) El Artístico: utiliza dibujos para expresar ideas estéticas, filosóficas o abstractas.
b) El técnico: es el procedimiento utilizado para representar topografía, trabajo de ingeniería, edificios y piezas de maquinaria, que consiste en un dibujo normalizado.
a)
b)


EL DIBUJO TECNICO

La utilización del dibujo técnico es importante en todas las ramas de la ingeniería y en la industria, y también en arquitectura y geología.
Debe indicar los materiales utilizados y las propiedades de las superficies. Su propósito fundamental es transmitir la forma y dimensiones exactas de un objeto.

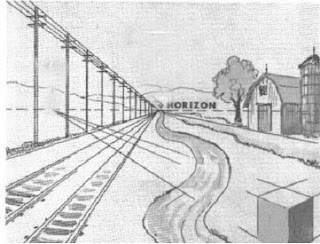

Un dibujo en perspectiva ordinario no aporta información acerca de detalles ocultos del objeto y no suele ajustarse en su proporción real.

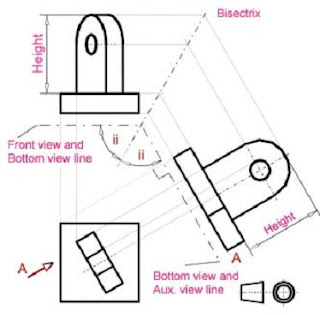

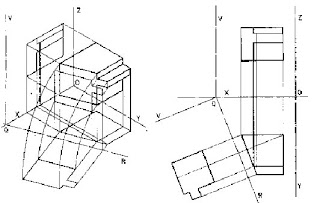

El dibujo técnico convencional utiliza dos o más proyecciones para representar un objeto. Estas proyecciones son diferentes vistas del objeto desde varios puntos que, si bien no son completas por separado, entre todas representan cada dimensión y detalle del objeto.
La vista o proyección principal de un dibujo técnico es la vista frontal o alzado, que suele representar el lado del objeto de mayores dimensiones, debajo del alzado se dibuja la vista desde arriba o planta.
Si estas proyecciones no definen completamente el objeto, se pueden añadir más; una vista lateral derecha o izquierda; vista auxiliares desde puntos especifico para mostrar detalles del objeto que de otra manera no quedarían expuestos; y secciones o cortes del dibujo de su interior.







EL DIBUJO TECNICO SE CLASIFICA EN:

a) Dibujo Natural: Es el que se hace copiando el modelo directamente.
b) Dibujo Continuo: Es el ornamento esculpido o pintado que se extiende a todo lo largo de una moldura o cornisa.
e) Dibujo Industrial: Su objetivo es representar piezas de maquina, conductos mecánico, construcciones en forma clara pero con precisión suficiente y es por lo que emplea la geometría descriptiva como auxiliar. Este facilita además la concepción de la obra.
d) Dibujo Definido: No es propiamente rama, pero sí una fase de éste y se hace en tinta china y con ayuda de instrumentos adecuados; que permitan realizar un trabajo preciso.

CLASIFICACIÓN DE LOS TIPOS DE DIBUJOS TÉCNICOS

La norma DIN 199 clasifica los dibujos técnicos atendiendo a los siguientes criterios:
- Objetivo del dibujo
- Forma de confección del dibujo.
- Contenido.
- Destino.

CLASIFICACIÓN DE LOS DIBUJOS SEGÚN SU OBJETIVO:

- Croquis: Representación a mano alzada respetando las proporciones de los objetos.
- Dibujo: Representación a escala con todos los datos necesarios para definir el objeto.
- Plano: Representación de los objetos en relación con su posición o la función que cumplen.
- Gráficos, Diagramas y Ábacos: Representación gráfica de medidas, valores, de procesos de trabajo, etc. Mediante líneas o superficies. Sustituyen de forma clara y resumida a tablas numéricas, resultados de ensayos, procesos matemáticos, físicos, etc.

CLASIFICACIÓN DE LOS DIBUJOS SEGÚN LA FORMA DE CONFECCIÓN:


- Dibujo a lápiz: Cualquiera de los dibujos anteriores realizados a lápiz.
- Dibujo a tinta: Ídem, pero ejecutado a tinta.
- Original: El dibujo realizado por primera vez y, en general, sobre papel traslúcido.
- Reproducción: Copia de un dibujo original, obtenida por cualquier procedimiento. Constituyen los dibujos utilizados en la práctica diaria, pues los originales son normalmente conservados y archivados cuidadosamente, tomándose además las medidas de seguridad convenientes.

CLASIFICACIÓN DE LOS DIBUJOS SEGÚN SU CONTENIDO:
- Dibujo general o de conjunto: Representación de una máquina, instrumento, etc., en su totalidad.

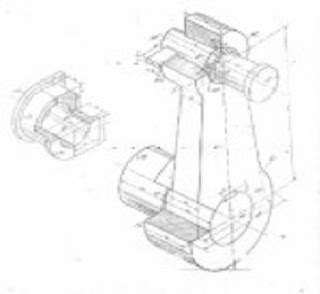

- Dibujo de despiece: Representación detallada e individual de cada uno de los elementos y piezas no normalizadas que constituyen un conjunto.
- Dibujo de grupo: Representación de dos o más piezas, formando un subconjunto o unidad de construcción.
- Dibujo de taller o complementario: Representación complementaria de un dibujo, con indicación de detalles auxiliares para simplificar representaciones repetidas.
- Dibujo esquemático o esquema: Representación simbólica de los elementos de una máquina o instalación.

EVOLUCIÓN HISTÓRICA, NORMAS DIN E ISO

Sus principios son paralelos a la humanidad. Basta recordar que ya en las civilizaciones caldea y egipcia, se habían tipificado los tamaños de ladrillos y piedras, según unos módulos de dimensiones previamente establecidos. Pero la normalización con base sistemática y científica nace a finales del siglo XIX, con la Revolución Industrial en los países altamente industrializados, ante la necesidad de producir más y mejor. Pero el impulso definitivo llegó con la primera Guerra Mundial (1914–1918). Ante la necesidad de abastecer a los ejércitos y reparar los armamentos, fue necesario utilizar la industria privada, a la que se le exigía unas especificaciones de ínter cambiabilidad y ajustes precisos.
En 1926 el NADI cambio su denominación por:
DNA - Deutsches Normen-Ausschuss - Comité de Normas Alemanas que si bien siguió emitiendo normas bajos las siglas DIN, estas pasaron a significar “Das Ist Norm” Esto es norma
Y más recientemente, en 1975, cambio su denominación por:
DIN - Deutsches Institut für Normung - Instituto Alemán de Normalización
Rápidamente comenzaron a surgir otros comités nacionales en los países industrializados, así en el año 1918 se constituyó en Francia el AFNOR - Asociación Francesa de Normalización. En 1919 en Inglaterra se constituyó la organización privada BSI - British Standards Institution.

NORMAS DIN
Fue en este momento, concretamente el 22 de Diciembre de 1917, cuando los ingenieros alemanes Naubaus y Hellmich, constituyen el primer organismo dedicado a la normalización:
NADI - Normen-Ausschuss der Deutschen Industrie - Comité de Normalización de la Industria Alemana.
Este organismo comenzó a emitir normas bajo las siglas:
DIN que significaban Deustcher Industrie Normen (Normas de la Industria Alemana).

En 1926 el NADI cambio su denominación por:
DNA - Deutsches Normen-Ausschuss - Comité de Normas Alemanas que si bien siguió emitiendo normas bajos las siglas DIN, estas pasaron a significar “Das Ist Norm” Esto es norma
Y más recientemente, en 1975, cambio su denominación por:
DIN - Deutsches Institut für Normung - Instituto Alemán de Normalización
Rápidamente comenzaron a surgir otros comités nacionales en los países industrializados, así en el año 1918 se constituyó en Francia el AFNOR - Asociación Francesa de Normalización. En 1919 en Inglaterra se constituyó la organización privada BSI - British Standards Institution.

NORMALIZACIÓN PARA LA ELABORACIÓN E INTERPRETACIÓN DE DIBUJOS





NORMAS UTILIZADAS INTERNACIONALMENTE


Las normas son un modelo, un patrón, ejemplo o criterio a seguir. Una norma es una fórmula que tiene valor de regla y tiene por finalidad definir las características que debe poseer un objeto y los productos que han de tener una compatibilidad para ser usados a nivel internacional.
La ISO (International Standarization Organization) es la entidad internacional encargada de favorecer la normalización en el mundo. Con sede en GinebraLa finalidad principal de las normas ISO es orientar, coordinar, simplificar y unificar los usos para conseguir menores costos y efectividad.








Principales normas ISO
ISO 216 Medidas de papel: p.e. ISO A4
ISO 639 Nombres de lenguas
ISO 690:1987 regula las citas bibliográficas (corresponde a la norma UNE 50104:1994)
ISO 690-2:1997 regula las citas bibliográficas de documentos electrónicos
ISO 732 Formato de carrete de 120
ISO 838 Estandar para perforadoras de papel
ISO 1007 Formato de carrete de 135
ISO/IEC 1539-1 Lenguaje de programación Fortran
ISO 3029 Formato carrete de 126
ISO 3166 códigos de países
ISO 4217 códigos de divisas
ISO 7811 Técnica de grabación en tarjetas de identificación
ISO 8601 Representación del tiempo y la fecha. Adoptado en Internet mediante el Date and Time Formats de W3C que utiliza UTC.
ISO 8859 codificaciones de caracteres que incluye ASCII como un subconjunto (Uno de ellos es el ISO 8859-1 que permite codificar las lenguas originales de Europa occidental, como el español)
ISO/IEC 8652:1995 Lenguaje de programación Ada
ISO 9000 Sistemas de Gestión de la Calidad - Fundamentos y vocabulario
ISO 9001 Sistemas de Gestión de la Calidad - Requisitos
ISO 9004 Sistemas de Gestión de la Calidad - Directrices para la mejora del desempeño
ISO 9660 Sistema de archivos de CD-ROM
ISO 9899 Lenguaje de programación C
ISO 10279 Lenguaje de programación BASIC
ISO 10646 Universal Character Set
ISO/IEC 11172 MPEG-1
ISO/IEC_12207 Tecnología de la información / Ciclo de vida del software
ISO 13450 Formato de carrete de 110
ISO/IEC 13818 MPEG-2
ISO 14000 Estándares de Gestión Medioambiental en entornos de producción
ISO/IEC 14496 MPEG-4
ISO/IEC 15444 JPEG 2000
ISO 15693 Estándar para "tarjetas de vecindad"
ISO/IEC 17799 Seguridad de la información
ISO 26300 OpenDocument
ISO/IEC 17025 Requisitos generales relativos a la competencia de los laboratorios de ensayo y calibración
ISO/IEC 26300: OpenDocument Format (.odf)
ISO/IEC 27001 Sistema de Gestión de Seguridad de la Información
ISO/IEC 20000 Tecnología de la información. Gestión del servicio.
ISO 32000 Formato de Documento Portátil (.pdf)
GARANTIA S-1: Garantía contra todo tipo de fallas en la grabación de discos compactos, excepto problemas de compatibilidad.




NORMAS UTILIZADAS EN MEXICO



Las normas para los dibujos facilitan al arquitecto su ordenación en el despacho y en el taller para las consultas y remisiones.
El margen de la portada es:
1) En los formatos A0-A3 =10mm
2) En los formatos A4- A6= 5mm
En los dibujos pequeños se permite un margen de 25 mm para el cosido.
Los formatos estrechos pueden componerse excepcionalmente por sucesión de tamaños iguales o de formas inmediatas de la misma serie.
Para el cosido se deja a la izquierda un margen de 5 cm en el que no se dibuja.
Se indica en el rotulo a la derecha la clase de dibujo, croquis, anteproyecto, proyecto.




Indicación de las distintas figuras del edificio o de los elementos de las obras representados por plano de situación, plantas, secciones, vistas, perspectiva.
Indicación de la escala.
Algunas veces indicación de dimensiones.
Los planos que se remiten a la autoridad en solicitud de permiso de construcción deben indicar, además:
1) Nombre del propietario (firma)
2) Nombre del arquitecto (firma)
3) Nombre del director de la obra (firma)
4) Nombre del constructor (firma)
Además de todo esto en la utilización del grafito y la tinta se debe tener especial cuidado con la implementación de la regla y las escuadras.




SIMBOLOGIA DIAGRAMAS Y GRAFICAS



LÍNEAS NORMALIZADAS



En los dibujos técnicos se utilizan diferentes tipos de líneas, sus tipos y espesores, han sido normalizados en las diferentes normas.

CLASES DE LINEAS



Solo se utilizarán los tipos y espesores de líneas indicados en la tabla adjunta. En caso de utilizar otros tipos de líneas diferentes a los indicados, o se empleen en otras aplicaciones distintas a las indicadas en la tabla, los convenios elegidos deben estar indicados en otras normas internacionales o deben citarse en una leyenda o apéndice en el dibujo de que se trate. En las siguientes figuras, puede apreciarse los diferentes tipos de líneas y sus aplicaciones. En el cuadro adjunto se concretan los diferentes tipos, su designación y aplicaciones concretas.






TIPOS DE LINEA






ORIENTACIONES SOBRE LA UTILIZACIÓN DE LINEAS


1 - Las líneas de ejes de simetría, tienen que sobresalir ligeramente del contorno de la pieza y también las de centro de circunferencias, pero no deben continuar de una vista a otra.


2 - En las circunferencias, los ejes se han de cortar, y no cruzarse, si las circunferencias son muy pequeñas se dibujarán líneas continuas finas.





3 - El eje de simetría puede omitirse en piezas cuya simetría se perciba con toda claridad.


4 - Los ejes de simetría, cuando representemos media vista o un cuarto, llevarán en sus extremos, dos pequeños trazos paralelos.


5 - Cuando dos líneas de trazos sean paralelas y estén muy próximas, los trazos de dibujarán alternados.


6 - Las líneas de trazos, tanto si acaban en una línea continua o de trazos, acabarán en trazo.


7 - Una línea de trazos, no cortará, al cruzarse, a una línea continua ni a otra de trazos.


8 - Los arcos de trazos acabarán en los puntos de tangencia








SIMBOLOGIA PARA DISTINTAS AREAS DE LA INGENIERIA



Símbolos de soldadura
Los símbolos de soldadura se utilizan en la industria para representar detalles de diseño que ocuparían demasiado espacio en el dibujo si estuvieran escritos con todas sus letras. Por ejemplo, el ingeniero o el diseñador desea hacer llegar la siguiente información al taller de soldadura:

Para dar toda esta información, el ingeniero o diseñador sólo pone el símbolo en el lugar correspondiente en el plano para trasmitir la infomación al taller de soldadura





Los símbolos de soldadura son tan esenciales en el trabajo del soldador como correr un cordón o llenar una unión. La American Welding Society (AWS) ha establecido un grupo de símbolos estándar utilizados en la industria para indicar e ilustrar toda la información para soldar en los dibujos y planos de ingeniería.



1) La línea de referencia siempre será la misma en todos los símbolos. Sin embargo, si el símbolo de soldadura está debajo (sig figura) de la línea de referencia, la soldadura se hará en el lado de la unión hacia el cual apuntara la flecha. Si el símbolo de la soldadura está encimada de la línea de referencia, la soldadura se hará en el lado de la unión, opuesto al lado en que apunta la flecha



2) La flecha puede apuntar en diferentes direcciones y, aveces, puede ser quebrada





3) Hay muchos símbolos de soldadura, cada uno correspondiente a una soldadura en particular.
4) Se agregan acotaciones (dimensionales) adicionales a la derecha del símbolo si la unión se va a soldar por puntos en caso de la soldadura de filete. La primera acotación adicional en la (Sig. fig.) indica la longitud de la soldadura; la segunda dimensional indica la distancia entre centros de la soldadura.


COMBINACIÓN DE SÍMBOLOS Y RESULTADOS


Algunos símbolos son muy complicados o parecen serlo a primera vista; pero si se estudian punto por punto, no son difíciles de entender. El primer punto que se observa en la figura (sig figura) es la parte del símbolo que indica doble chaflán (bisel) o doble V. Los chaflanes dobles, o doble V, se preparan en una sola de las piezas de metal, de modo que el trabajo se hará como se muestra acontinuación:






A continuación está el símbolo de soldadura de filete en ambos lados de la línea de referencia. Pero antes de poder aplicar una soldadura de filete, debe haber una superficie vertical. Por tanto, se rellena el chaflán con soldadura como se ve en la sigiente figura.


Acotación
Los dibujos técnicos son utilizados como planos constructivos o de fabricación de las piezas que representan, por lo que deberán ofrecer las instrucciones completas que definan sin lugar a errores dichas piezas. Una parte fundamental de éste conjunto de instrucciones son las cotas que definen todas las dimensiones. Vamos a estudiar los principios fundamentales en que se basa el sistema de acotación de planos industriales.




Representación de las cotas:




Las cotas están constituidas por tres elementos fundamentales: - Líneas de referencia: Son las líneas que delimitan la cota. Se dibujan perpendiculares al elemento acotado, en línea fina contínua.- Líneas de cota: Se dibujan también con linea fina contínua, paralela al elemento acotado y terminada con una flecha en cada extremo.


- Texto de cota: Puede indicarse la dimensión, tolerancia o símbolos complementarios. Estas anotaciones se colocarán preferiblemente en el centro, encima y ligeramente separadas de la línea de cota, de forma que no queden interrumpidas por ninguna línea del dibujo.




Representación de piezas roscadas



El convenio para representar las partes roscadas es una linea fina continua que define el fondo de los filetes de la rosca, siendo la línea gruesa las crestas de los mismos. Cuando la pieza roscada se representa en una vista como una circunferencia, la línea fina se interrumpe, abarcando un ángulo algo superior a los 270º. En las uniones roscadas, prevalece la línea gruesa del tornillo sobre la fina de la tuerca.

Dibujo a Mano Alzada

Se realiza normalmente con medios muy inmediatos y cotidianos
Lápiz
Pluma estilográfica
Carboncillos
Rotuladores
El dibujo tiene como característica primordial el empleo del trazo o la línea. Frente a otras técnicas artísticas, éste destaca por la brevedad en su ejecución.
Las Principales tecnicas en la que se presenta son:
Croquis a Lápiz
Croquis a Tinta


CROQUIS


Esboza una imagen, idea o problema, confeccionado a mano alzada o tomado de un modelo.
Puede ser considerado un bosquejo inicial
Técnica previo a la realización de una obra.

CROQUIS A LAPIZ

El lápiz es el instrumento de dibujo más manejable.
Las minas son de distinta dureza. Esto hace que, según lo que queramos dibujar, podamos escoger la que más nos convenga.
El lápiz se borra con facilidad.
El lápiz no requiere un pulso excepcional para ser utilizado.






LA MINA DEL LAPIZ

No todos los lápices tienen la mina igual de dura.
Todos los lápices llevan en su costado junto al nombre de la marca, un número. Este número es el que nos indica lo duro o blando que es.
1 es Blando.
2 es Mediano, ni duro ni blando.
3 es Duro.
4 es Muy Duro.

Con letras y números
6B Muy negro y muy blando.
5B Menos negro y muy blando.
4B y 3B Menos blandos y un poco menos negros.
2B Es igual al número 1.
B Intermedio entre el 1 y el 2.
HB Igual al 2.
F Entre el 2 y el 3.
H Igual al 3.
2H Entre el 3 y el 4.
3H Igual al 4.
4H, 5H, 6H, 7H y 8H Cada vez más duros y menos negros.

Mina blanda. Son los mejores para trabajos de sombreado y para cuando sea preciso un trazo de distintos gruesos, un trazo blando y dúctil.
Mina dura. Son los adecuados para trabajos de delineación y dibujó industrial. Su trazo es gris, de perfil seco y limpio.

LA GOMA


El mejor tipo de goma es la llamada de miga de pan
Blanda y muy suave al roce con el papel
La goma puede servirnos para sacar brillos.
También se utiliza para aclarar zonas oscuras.

POSICION ANTE EL PAPEL


Es preciso que el dibujante adopte un punto de vista lo suficientemente lejano al papel como para que en todo momento pueda contemplar el dibujo en todo su conjunto y no parcialmente.


TECNICA DEL DIBUJO A LAPIZ


¿ Cómo vamos a tomar el lápiz?
Lo mismo que cuando lo usamos para escribir, pero un poco más arriba.
El lápiz no debe nunca apretarse sobre el papel de tal modo que lo raye y quede una hendidura por allí donde pasa.
El lápiz debe apretarse más o menos entre los dedos, según el tipo de trazo que haga.

1.) Trazo amplio, rellenar zonas de negro con trazo largo y rápido

2.) Trazo más cuidado y menos largo, camino determinado, dibujar algo pequeño.


DIBUJO DE OBJETOS


Su posición ante el modelo debe ser ésta. El modelo debe estar a la, altura de sus ojos. Es el modo de que lo vea plano, en sólo dos dimensiones: alto y ancho.




Si lo mira en esta posición, ya verá tres dimensiones: alto, ancho y grueso.



CROQUIS A TINTA


Se logran líneas de grosor uniforme.
El dibujo se realiza sin esfuerzo porque no hace falta presionar sobre el instrumento
Los dibujos son permanentes y el trazado preliminar a lápiz se puede eliminar frotando suavemente con una goma
Pueden utilizarse plantillas de rotulado y dibujo, lo que posibilita un trazado limpio y homogéneo
El dibujo a pluma emplea distintos tipos de tintas:
La tinta china
La sepia

TINTA

•Es un líquido obtenido del pigmento negro de humo mezclado con cola y odorizantes
•Da un color muy sólido y uniforme.
•Tintas a prueba de agua, que son mejores para dibujar por su densidad.
•tinta de dibujo
•tinta china
•Tintas no resistentes al agua.

TIPO DE PLUMAS

1. Pluma de ave.
2. Pluma de caña.
3. Pluma cartográfica.
4. Pluma de dibujo de acero.
5. Pluma de escribir ,con plumilla
de punta.
6. ,con plumilla plana.
7. ,con plumilla redonda.
8. Pluma técnica.
9. Rotulador
10. Rotulador de punta de fibra.

Además de las tradicionales plumas de ave o de caña y amplia
gama de plumillas de acero existen nuevos tipos, que podemos
clasificar en: plumas de mojar, plumas fuente y plumas deposito.
•Plumas de mojar

•Plumas fuente

•Plumas depósito

Algunas plumillas, especialmente las de acero, son muy flexibles
y permiten variar la anchura a lo largo de la línea.
Las plumas técnicas crean un trazo uniforme.
Las plumas de caña hacen una línea gruesa y suave.
Las cartográficas producen una línea aguda y encrespada.
La ligereza es la característica principal de una pluma de ave.

TECNICAS

•Plumilla: La característica principal de esta técnica es la elaboración de tramas para definir las texturas del dibujo a ilustrar.
•Contraste: La característica principal de esta técnica es el alto contraste.
•Aguada: La característica principal de esta técnica es la soltura de la tinta en su aplicación utilizando el agua como medio de control.
•Blanco sobre negro: La característica de esta técnica es modelar la zona de luz con la tinta blanca.
•Claroscuro: La característica de esta técnica es modelar la zona de oscuridad, medio tono y zona de luz. Quedará una figura de modelada a medio tono.

LA AGUADA

•La aguada es una técnica (húmeda) de dibujo a pincel con tinta china diluida en agua.
•Se obtiene con tinta china negra y la aguada llamada “de color”
•CONSIDERACIONES PREVIAS
•Tipo de soporte,
•La calidad y composición de la tinta.
•El tipo de pincel
•La presión y rapidez del movimiento
TÉCNICAS
Derivan de tres elementos esenciales, el punto, la línea y la mancha. A partir de ellas se puede desarrollar un número ilimitado de texturas y se pueden combinar con otro medios.

•Línea

•Lavado

•Punteado

SOPORTES
•Debe ser papel resistente

•Debe mojarse previamente

•Si el papel fuese muy grueso

PINCELES
•La naturaleza del pincel dictará en gran medida carácter del trazo y el tipo de pincelada.

•Se utilizan los mismos que para la acuarela

•deben ser flexibles

Acotaciones

Una acotación es la medida de una característica de un
objeto la cual deben ser especificada en un dibujo técnico.

La acotación, también conocida como cota o
dimensión, debe cumplir un conjunto de reglas para
facilitar su lectura y por consiguiente facilitar la
construcción de una pieza.


REGLAS


* Acotaciones de tamaño o dimensión.

* Acotaciones de localización o posición.


* Notas locales.


* Notas generales


La norma ISO/R 129-1959 delimita los siguientes tipos de acotación:

* Serie de cotas iguales


* Acotación por coordenadas

* Acotación tabulada


Acotación tabulada


Cuando se presenta el caso de tener que dar las
dimensiones de series o grupos de piezas o productos
donde las acotaciones pueden confundirse es
conveniente acotar dando literales en vez de valores.
Junto al dibujo se indica el valor de las literales para los
diferentes productos o piezas.

Acotación múltiple


Una variante de la acotación tabulada es la acotación
múltiple, muy utilizada en los dibujos para fabricación. En
la acotación múltiple se dan sobre un solo dibujo, las
cotas y los valores para piezas.






PRINCIPIOS GENERALES DE ACOTACIÓN

Con carácter general se puede considerar que el dibujo
de una pieza o mecanismo, está correctamente
acotado, cuando las indicaciones de cotas utilizadas
sean las mínimas, suficientes y adecuadas, para
permitir la fabricación de la misma.




* Acotación múltiple



Serie de cotas iguales


Cuando es necesario acotar un grupo de elementos regularmente espaciados se traza una línea de cota única, en la cual se escribe el número de veces que el valor se repite, el signo multiplicativo X, es la dimensión repetida, el signo = y la suma de todas las acotaciones.






Acotación por coordenadas

Si se puede acotar por medio de dos series de cotas con orígenes comunes es preferible emplear la variante de acotación por coordenadas en donde se dan las abscisas y las ordenadas de los elementos en una tabla adjunta al dibujo.








Esto se traduce en los siguientes principios generales:

1.- Una cota solo se indicará una sola vez en un dibujo, salvo que sea indispensable repetirla.
2.- No debe omitirse ninguna cota.
3.- Las cotas se colocarán sobre las vistas que representen más claramente los elementos correspondientes.
4.- Todas las cotas de un dibujo se expresarán en las mismas unidades, en caso de utilizar otra unidad, se expresará claramente, a continuación de la cota.
5.- No se acotarán las dimensiones de aquellas formas, que resulten del proceso de fabricación.
6.- Las cotas se situarán por el exterior de la pieza. Se admitirá el situarlas en el interior, siempre que no se pierda claridad en el dibujo.
7.- No se acotará sobre aristas ocultas, salvo que con ello se eviten vistas adicionales, o se aclare sensiblemente el dibujo. Esto siempre puede evitarse utilizando secciones.
8.- Las cotas se distribuirán, teniendo en cuenta criterios de orden, claridad y estética.
9.- Las cotas relacionadas. como el diámetro y profundidad de un agujero, se indicarán sobre la misma vista.
10.- Debe evitarse, la necesidad de obtener cotas por suma o diferencia de otras, ya que puede implicar errores en la fabricación.

EJEMPLOS DE ACOTACIONES










ELEMENTOS QUE INTERVIENEN EN LA ACOTACIÓN

En el proceso de acotación de un dibujo, además de la cifra de cota, intervienen líneas y símbolos, que variarán según las características de la pieza y elemento a acotar. Todas las líneas que intervienen en la acotación, se realizarán con el espesor más fino de la serie utilizada.

Líneas de cota: Son líneas paralelas a la superficie de la pieza objeto de medición.
Cifras de cota: Es un número que indica la magnitud.
Se sitúa centrada en la línea de cota.
Podrá situarse en medio de la línea de cota, interrumpiendo esta, o sobre la misma, pero en un mismo dibujo se seguirá un solo criterio.


Símbolo de final de cota: Las líneas de cota serán terminadas en sus extremos por un símbolo, que podrá ser una punta de flecha, un pequeño trazo oblicuo a 45º o un pequeño círculo.

Líneas auxiliares de cota: Son líneas que parten del dibujo de forma perpendicular a la superficie a acotar, y limitan la longitud de las líneas de cota.
Deben sobresalir ligeramente de las líneas de cota, aproximadamente en 2 mm. Excepcionalmente, como veremos posteriormente, pueden dibujarse a 60º respecto a las líneas de cota.


Líneas de referencia de cota: Sirven para indicar un valor dimensional, o una nota explicativa en los dibujos, mediante una línea que une el texto a la pieza. Las líneas de referencia, terminarán:En flecha, las que acaben en un contorno de la pieza.En un punto, las que acaben en el interior de la pieza.Sin flecha ni punto, cuando acaben en otra línea.La parte de la línea de referencia donde se rotula el texto, se dibujará paralela al elemento a acotar, si este no quedase bien definido, se dibujará horizontal, o sin línea de apoyo para el texto.

Símbolos: En ocasiones, a la cifra de cota le acompaña un símbolo indicativo de características formales de la pieza, que simplifican su acotación, y en ocasiones permiten reducir el número de vistas necesarias, para definir la pieza.

CLASIFICACIÓN DE LAS COTAS

Existen diferentes criterios para clasificar las cotas de un dibujo:

En FUNCIÓN DE SU IMPORTANCIA, las cotas se pueden clasificar en:Cotas funcionales (F): Son aquellas cotas esenciales, para que la pieza pueda cumplir su función. Cotas no funcionales (NF): Son aquellas que sirven para la total definición de la pieza, pero no son esenciales para que la pieza cumpla su función.


Cotas auxiliares (AUX): También se les suele llamar "de forma". Son las cotas que dan las medidas totales, exteriores e interiores, de una pieza. Se indican entre paréntesis. Estas cotas no son necesarias para la fabricación o verificación de las piezas, y pueden deducirse de otras cotas.



En FUNCIÓN DE SU COMETIDO EN EL PLANO, las cotas se pueden clasificar en:Cotas de dimensión (d): Son las que indican el tamaño de los elementos del dibujo (diámetros de agujeros, ancho de la pieza, etc.).Cotas de situación (s): Son las que concretan la posición de los elementos de la pieza.

PERSPECTIVAS

*Perspectivas Isométricas
*Perspectivas Caballeras
*Perspectivas Fugadas
*Vistas Explotadas

PER`SPECTIVA ISOMETRICA


La proyección isométrica permite la representación de objetos tridimensionales en dos dimensiones, en la cual los ángulos de proyección para los ejes x, y y z son los mismos (120°). El término isométrico proviene de la voz griega para “igual medida”, reflejando que la escala a lo largo de cada eje de la proyección es la misma. Antes de la introducción de los gráficos tridimensionales con tarjetas gráficas aceleradoras era muy usada para representar entornos 3D en el diseño de videojuegos, aunque lo sigue siendo en gráficos y representaciones de tipo técnico.















PERSPECTIVA CABALLERA


La perspectiva caballera es un sistema de representación, es decir, un sistema en el que se pueden apreciar a simple vista las formas y las proporciones de los objetos. Se realiza una proyección cilíndrica oblicua de los objetos. La disposición de los ejes X, Y y Z es la siguiente: los ejes X y Z forman un ángulo de 90º, como los ejes cartesianos de un plano, mientras que el eje restante, Y, tiene una angulación diferente. Es en este último en el que se produce una deformación.






La perspectiva que se obtiene al proyectar un punto, figura plana o cuerpo volumétrico del espacio en el plano del cuadro o del dibujo, según una proyección cilíndrica oblicua, se denomina perspectiva caballera . Es la perspectiva oblicua en la que los rayos proyectantes forman un ángulo de 45º con el plano de proyección. Sin embargo, el eje Y , perpendicular a dicho plano, expresa la profundidad. Las aristas verticales y horizontales se representan en su verdadera magnitud. Las perpendiculares al plano del dibujo, se trazan con una inclinación de 45º y reducidas a la mitad de su dimensión. Esta es una idealización, ya que no es posible ver una de las caras en verdadera magnitud.

PERSPECTIVA FUGADA

Un punto de fuga es la representación del infinito en un sistema de proyección cónica. Las direcciones de rectas paralelas convergen todas en un mismo punto de fuga. Existen tantos puntos de fuga como direcciones de rectas en el espacio.
Estos puntos de fuga pueden alejarse tanto como al infinito. Entonces las rectas que tienen la dirección de ese punto de fuga resultarán ser, además de paralelas en la realidad, paralelas en una proyección cónica.
Todas las rectas horizontales irán a parar a la línea de horizonte, por definición.

También llamados puntos de distancia. Son puntos a nivel óptico a cualquiera de los dos lados del centro de visión hacia los cuales convergen las líneas paralelas que se alejan de nosotros y dan la impresión de desaparecer.
Es una orientación muy poco precisa, pero puede resultar útil para indicar las direcciones adecuadas. Podemos persuadir a las personas que contemplan nuestro trabajo que se alejen del cuadro y se coloquen en la posición desde la cual uno desea verlo contemplado, poniendo los puntos de fuga lejos de los bordes del cuadro.





PERSPECTIVA O PROYECCION EN EXPLOSION

El plano en perspectiva explosiva tiene como finalidad indicar en forma ordenada y precisa la secuencia de ubicación de las piezas que conforman un conjunto, permitiendo con ello a cualquier operario realizar un desarme y posteriormente; realizada la reparación, armar el conjunto siguiendo las informaciones del plano.
